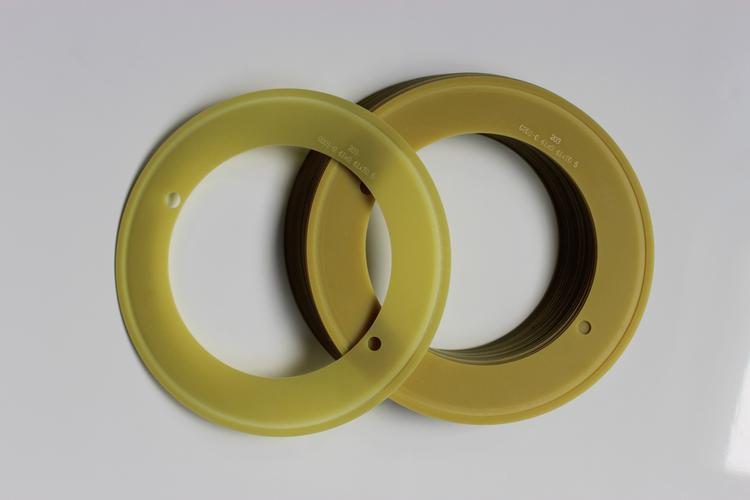

高精度测试盘加工 从电容电感测试盘到电感铁芯的精密制造

在现代电子制造业中，测试盘作为连接待测元件与测试设备的关键接口，其加工精度直接决定了测试结果的可靠性与重复性。无论是电容电感测试盘还是高精度测试盘，都对加工工艺提出了严苛要求，而电感铁芯作为电感类测试盘的核心部件，其质量更是重中之重。

一、测试盘加工：电子测试的第一道门槛

测试盘（Test Tray/Test Fixture）是自动化测试设备中用于承载、定位和连接被测元件的载体。在批量生产电容、电感等被动元件时，测试盘需要确保每个元件在测试过程中位置一致、接触电阻稳定、分布参数可控。测试盘加工因此成为电子测试链条中的第一道门槛。

常见的测试盘加工材料包括FR-4、陶瓷、工程塑料及金属基板，加工方式涵盖CNC精密铣削、激光切割、注塑成型等。不同材料与工艺的组合，直接影响测试盘的机械强度、热稳定性和高频特性。

二、电容电感测试盘加工：精度决定测试有效性

电容和电感是三类被动元件中最基础的两类，其测试盘加工有着不同的侧重点。

电容测试盘加工需要重点关注寄生电感和接触电阻。由于电容的阻抗随频率变化，测试盘走线布局、屏蔽设计、接地方式都会影响测试精度。加工时通常要求阻抗匹配，走线长度尽量短且对称，以减少测量误差。

电感测试盘加工则更关注磁通干扰和机械应力。电感对周围磁场敏感，测试盘材料若含有铁磁性物质，会显著改变电感值。因此，电感测试盘通常采用无磁材料，并避免在测试区域附近布置大电流走线，加工时还要控制夹持力，防止磁芯受力导致电感量漂移。

三、高精度测试盘加工：微米级制造的现实需求

随着01005、008004等超小型元件的普及，以及5G、汽车电子对高频高可靠测试的需求，高精度测试盘加工已进入微米级时代。

高精度测试盘加工的核心指标包括：

• 定位精度：通常要求±5μm以内，确保微小型元件与测试探针精确对准；
• 平面度：接触面平面度需控制在0.01mm以下，保证所有测试点同时接触；
• 表面粗糙度：Ra≤0.2μm，减少接触电阻和信号反射；
• 热膨胀系数匹配：与元件及探针材料匹配，避免温度循环导致偏移。

实现这些指标，需要采用高精度CNC加工中心、慢走丝线切割、激光微加工等设备，并结合恒温车间、在线检测等品控手段。

四、电感铁芯：决定电感测试盘性能的核心

电感铁芯是电感类元件实现磁路闭合的关键材料。在测试盘加工中，电感铁芯不仅作为被测对象出现，有时也作为测试夹具的一部分（如提供偏置磁场的铁芯结构）。

电感铁芯的材料选择直接影响测试盘的应用范围：

• 铁氧体铁芯：高频损耗低，适合MHz级以上测试，但机械强度较弱，加工时需防止崩边；
• 铁粉芯：饱和磁通密度高，适合大电流偏置测试，加工性好，但高频损耗较大；
• 坡莫合金铁芯：磁导率高，适合弱信号测试，但成本高，需考虑应力对磁性能的影响；
• 纳米晶铁芯：兼具高磁导率和高饱和磁通，正在成为高端电感测试盘的新选择。

在测试盘加工时，电感铁芯还需要注意：避免加工应力改变磁导率、控制铁芯与线圈的相对位置、以及屏蔽外部磁场干扰。

五、协同优化：测试盘加工的系统思维

无论是电容电感测试盘还是高精度测试盘，孤立地提升某一项加工指标往往收效有限。测试盘本质是一个电磁-机械-热耦合系统，需要协同优化：

1. 材料匹配：测试盘基材、探针、电感铁芯的膨胀系数应尽量接近；
2. 结构对称：对称布局有利于降低分布参数，也便于温度补偿；
3. 电磁屏蔽：敏感线路使用保护环或屏蔽层，减小寄生耦合；
4. 可重复定位：采用基准孔/基准面设计，保证测试盘互换性；
5. 机器视觉辅助：利用视觉对位补偿加工误差，提升整体精度。

六、

从常规测试盘加工到电容电感测试盘加工，再到高精度测试盘加工，其精度水平直接关系到电子元件的测试可信度。而电感铁芯作为电感测试盘中的关键功能部件，其材料特性与加工质量更不容忽视。随着元件尺寸持续缩小、测试频率不断提升，测试盘加工将更加依赖精密制造与电磁设计的深度融合，唯有系统化思维，方能成就高精度、高可靠的测试解决方案。
